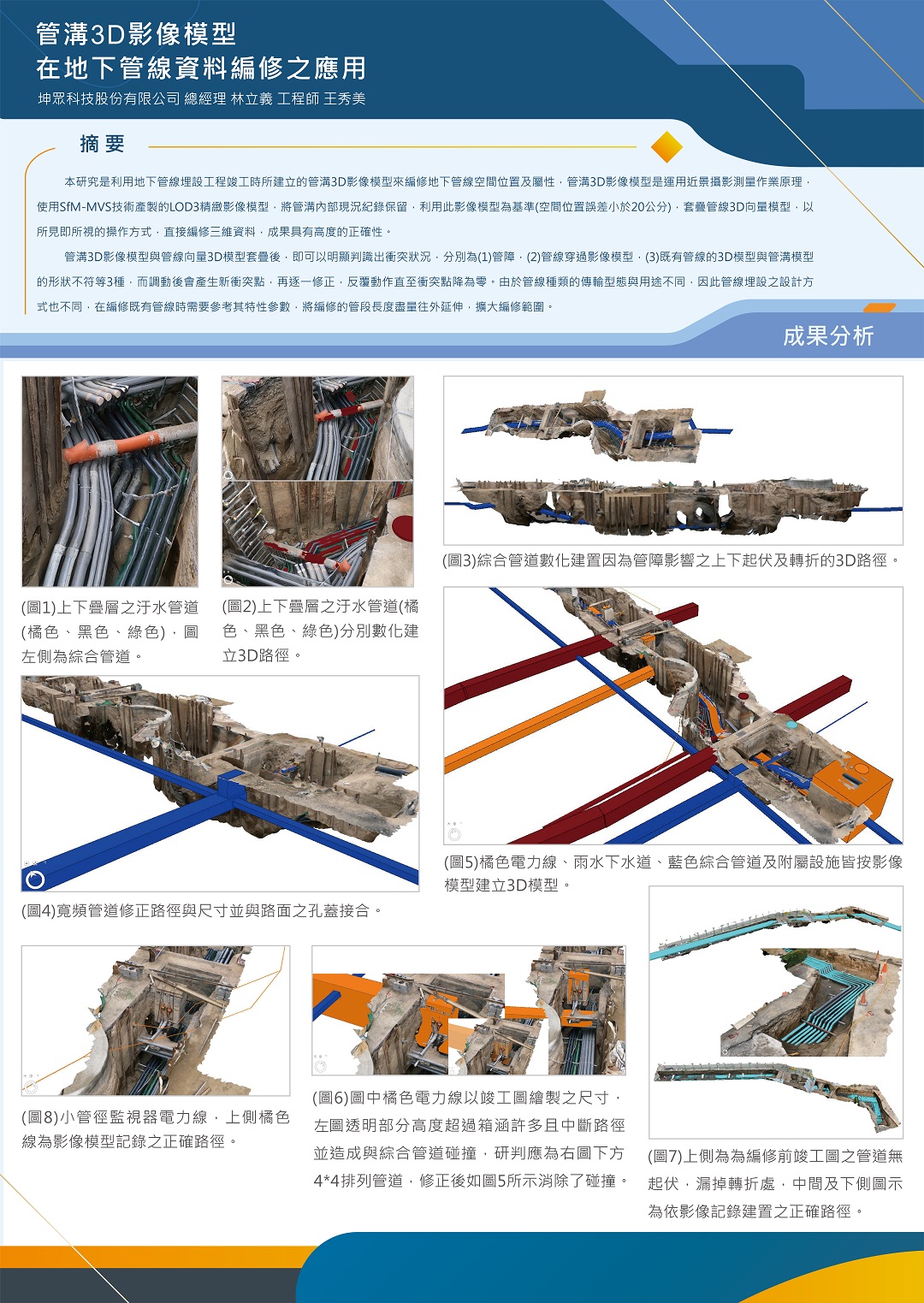

管溝三維影像模型在地下管線資料編修之應用
本研究是利用地下管線埋設工程竣工時所建立的管溝3D影像模型來編修地下管線空間位置及屬性，管溝3D影像模型是運用近景攝影測量作業原理，使用SfM-MVS技術產製的LOD3精緻影像模型，將管溝內部現況紀錄保留，利用此影像模型為基準(空間位置誤差小於20公分)，套疊管線3D向量模型，以所見即所視的操作方式，直接編修三維資料，成果具有高度的正確性。
管溝3D影像模型與管線向量3D模型套疊後，即可以明顯判識出衝突狀況，分別為(1)管障，(2)管線穿過影像模型，(3)既有管線的3D模型與管溝模型的形狀不符等3種，而調動後會產生新衝突點，再逐一修正，反覆動作直至衝突點降為零。由於管線種類的傳輸型態與用途不同，因此管線埋設之設計方式也不同，在編修既有管線時需要參考其特性參數，將編修的管段長度盡量往外延伸，擴大編修範圍。
